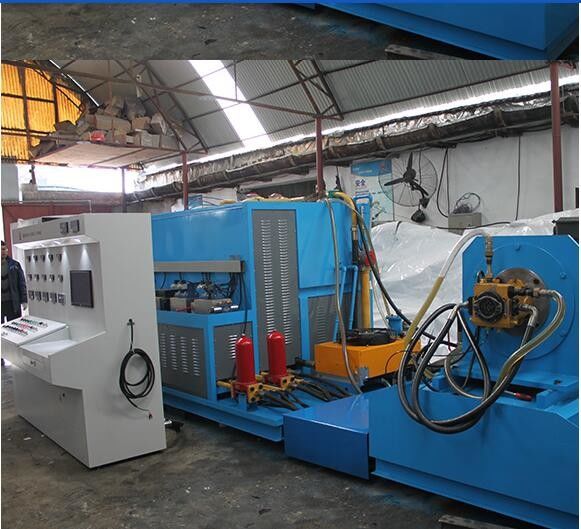

Peralatan pengujian pompa hidrolik yang dapat diandalkan untuk memperbaiki mesin konstruksi



Komprehensif-fungsi Pompa Hidraulik / Bench Tes Motor

Pengantar singkat

Bangku pengujian komprehensif hidrolik adalah peralatan khusus yang digunakan untuk pengujian dan evaluasi komponen hidrolik di perusahaan pemeliharaan.Sistem ini memilih komponen dan aksesori hidrolik dan listrik berkualitas tinggi dari dalam dan luar negeri, dan memiliki karakteristik struktur kompak, kualitas yang dapat diandalkan, desain yang wajar, pengoperasian dan pemeliharaan yang mudah,

Sistem hidraulik dari bangku uji ini mengadopsi struktur tangki minyak tertutup, yang memungkinkannya bekerja di lingkungan berdebu.perhatian harus diberikan untuk membersihkan debu pada peralatan hidrolik secara teratur selama penggunaan untuk memastikan bahwa sistem hidrolik memiliki disipasi panas yang baik dan kebersihan minyak.




Karakteristik struktural
Perangkat ini menggunakan motor listrik sebagai sistem pendorong untuk seluruh bangku uji, dan dilengkapi dengan dua unit motor pompa minyak sebagai sistem pasokan bahan bakar tambahan untuk bangku uji.Bangku uji dibagi menjadi empat bagian: kelompok katup tangki bahan bakar unit pompa stasiun daya; unit pengujian pompa; unit pengujian motor; unit kontroldan mudah dipasang.
Ini mengadopsi desain blok sirkuit minyak terintegrasi, sistem memiliki karakteristik kebocoran rendah, struktur kompak, mudah dibongkar dan dirakit.
Sirkuit minyak output diatur dengan rapi dan jelas, sehingga mudah dioperasikan dan dipasang.


Parameter utama:
Daya: 160KW + 22KW + 2,2KW + 0,8KW + 0,8KW + 0,75 = 187KW
Tekanan maksimum: 35MP;
Aliran sistem utama: 550L+550L
Kecepatan pompa hidrolik: 0-1500r/menit
Konfigurasi fungsional dan parameter bangku uji:
Fungsi: Bangku pengujian komprehensif hidrolik dapat menguji komponen berikut:
Uji utama: Pompa hidraulik tunggal dan ganda; Pompa hidraulik terbuka dan tertutup; Motor hidraulik kecepatan tinggi aksial, dll.
Mode drive: Daya keluar motor listrik 160kw; Kecepatan rotasi 0-1500r/min
Metode pengisian:
1) Pempek beban: Proporsional relief katup ganda remote beban tekanan maksimum 35Mpa
2) Pengisian motor: Motor pengisian (digunakan sebagai kondisi operasi pompa pada saat ini) memuat motor yang diuji (mengukur torsi, kecepatan, dll. di poros torsi).
Metode pasokan minyak: pasokan minyak pompa minyak bertekanan rendah: 350 L/min 0-3MPa dan pasokan minyak auto-priming keduanya tersedia;
Minyak bantu pilot: 15L/min 0-4Mpa
Mode tampilan:

Instrumen dan komputer dapat menampilkan secara bersamaan:
1. Tampilan digital aliran, suhu, kecepatan, dan torsi;
2Tekanan ditampilkan oleh alat pengukur tekanan mekanis (komputer membaca sinyal sensor tekanan);
Tingkat cairan ditampilkan secara langsung oleh pengukur tingkat;
3. Filter tersumbat dipicu oleh lampu merah alarm;
4Semua data ditampilkan pada LCD komputer, termasuk tabel data dan grafik kurva.
Pemurnian minyak:Menyaring minyak masuk dan keluar dari tangki bahan bakar.
Sebuah filter minyak tambahan disediakan untuk memulihkan minyak di tangki minyak di platform daur ulang.
Media kerja: ISOVG32 # minyak hidrolik
Kapasitas tangki bahan bakar: 1500L, pengisian bahan bakar 1300L
Empat set flange serbaguna dan sendi terkait dihubungkan oleh pompa, dan satu poros penghubung setengah jadi digunakan untuk memproses lengan poros penghubung.


Items Tested
Uji inspeksi pergeseran: Tidak ada tekanan beban, ukur pergeseran.
Uji efisiensi volumetrik: Mengukur efisiensi volumetrik dalam kondisi operasi nominal.
Uji kelebihan beban: Pergeseran maksimum, kecepatan nominal,dan tekanan nominal dari pompa hidrolik harus dioperasikan selama kurang dari 1 menit pada 110% atau tekanan maksimum (tergantung pada daya komponen yang diuji).
Kebocoran eksternal: Dalam tes di atas, periksa situasi kebocoran bagian penyegelan.
Keakuratan pengujian: (1) Tekanan: akurasi ± 0,1%, kisaran pengukuran 0-35Mpa
(2) Kecepatan aliran: akurasi ± 0,5%, rentang pengukuran 5-400L/menit
(3) Kecepatan: akurasi ± 0,5%, rentang pengukuran 0-2200r/min
(4) Suhu: akurasi ± 1 °C, kisaran pengukuran -20-100 °C



Metode pengujian
Uji pompa hidrolik: Motor penggerak utama menggerakkan filter pompa yang diuji untuk mengekstrak media dari tangki minyak hidrolik untuk menyelesaikan tindakan kerja.Beban tekanan ditingkatkan atau dikurangi melalui katup relief proporsional di pelabuhan minyak kerja pompa yang diuji. (Pompa sirkuit tertutup membutuhkan pompa pasokan minyak tambahan untuk dihidupkan)
Uji motor hidraulik aksimal berkecepatan tinggi: Lakukan uji kondisi pompa dengan pompa yang sama (pompa pasokan minyak bantu harus dihidupkan)
Motor hidraulik berkecepatan tinggi dengan fungsi katup keseimbangan: Motor yang diuji mengalami uji beban ujung poros oleh motor pemuatan (digunakan sebagai kondisi operasi pompa pada saat ini).


Data lainnya
Tingkat aliran maksimum sistem ≤ 550L/min * dua saluran
Tingkat aliran maksimum dari sistem bantu tekanan rendah adalah ≤ 350L/min, dan tekanan maksimum dari

Sistem bantu tekanan rendah adalah 0,6-3Mpa.

Tingkat aliran maksimum dari sistem pilot adalah ≤ 15L/min, dan tekanan maksimum dari sistem bantu pilot adalah 0-4Mpa.

Kisaran suhu lingkungan operasi peralatan: -10-60 °C

Kebutuhan daya peralatan: AC380V 400A

Sumber daya sensor dan kontrol: DC24V

Komputer secara otomatis menghasilkan laporan eksperimen, grafik kurva, pengumpulan data dan output cetak.

Mode tampilan: tampilan digital kecepatan, aliran, suhu, dan torsi.

Komponen yang diuji: terutama menguji pompa hidraulik terbuka, pompa terbuka ganda, pompa tertutup, motor hidraulik berkecepatan tinggi, dll.

Rotasi searah jarum jam, rotasi searah jarum jam; Dapat diuji

Menginstal satu truk filter minyak untuk memulihkan minyak yang bocor.

Konfigurasi utama
1 motor listrik 160kw 1 set
2 radiator 450L/Min 2 unit
3 motor bantu 22kw 1 set
4 motor listrik 2.2kw 1 set
5 lemari distribusi 187kw 1 set
6 truk filter minyak 0,75kw (LUC/40) 1 set
7 katup lebihan, 5 katup lebihan utama, 5 katup lebihan jarak jauh, total 10 katup
8 bagian lempengan satu arah dan 8 bagian katup tabung
9 katup arah, 2 buah
10 filter pengembalian minyak, 2 buah
11 filter penghisap minyak 2 buah
12 filter udara 1 buah
13 pengukur tingkat cairan YWZ/400T 1 buah
14 blok terintegrasi Shandong Huayi Hydraulic 4 buah
15 tangki bahan bakar dan pipa aksesori, Shandong Huayi Hydraulic 1 set
16 sensor aliran, 50, 25, total 3 set
17 alat tampilan digital, 6 buah
Satu konverter frekuensi 160KW 18
19 pompa hidrolik 45V75A C310, total 2 unit
20 motor pemuatan kecepatan tinggi A2FM250 1 set
21 katup hisap minyak, 2 buah
Satu set 22 selang hidraulik
Satu 23 torsi meter
24 sensor suhu PT100 1
Sensor kecepatan 25 NJK 1
26 sensor tekanan, 3 buah
27Siemens PLC 1 unit
28 alat pengukur tekanan mekanik, 6 buah
29 komponen listrik termasuk kontaktor, relay, switch udara, transformator, catu daya switch, dll.
30 modul Siemens (4 input analog) 3 unit
31 komputer industri 1 unit
32 transformer arus, masing-masing 1 voltmeter
33 HP printer 1 unit
34 lampu, 4 lampu
35 monitor 1 unit
