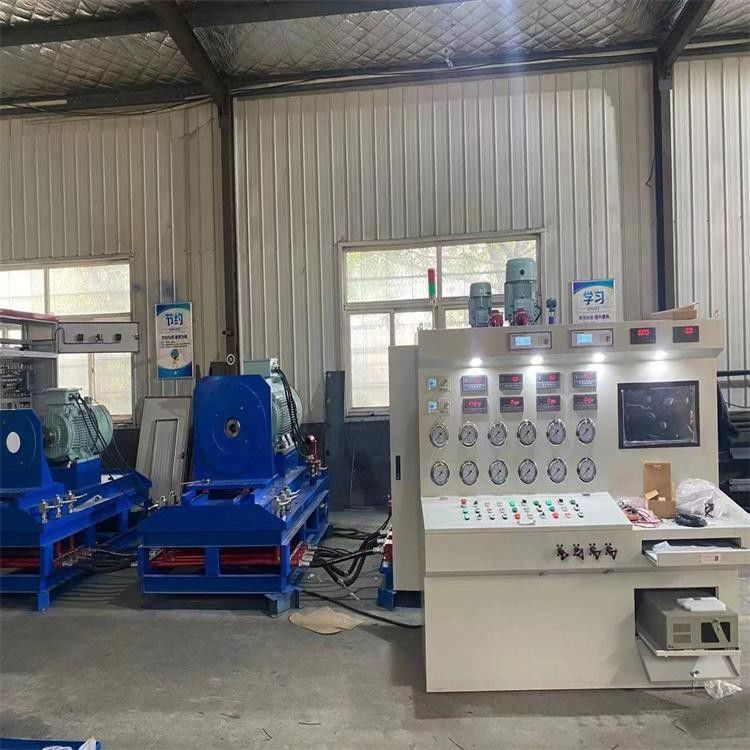

Mudah Dioperasikan Perangkat Uji Pompa Hidraulik Industri 31Mpa -42Mpa

Pump Hydraulic / Bench Tes Motor

Pengantar singkat

Bangku pengujian komprehensif hidrolik adalah peralatan khusus yang digunakan untuk pengujian dan evaluasi komponen hidrolik di perusahaan pemeliharaan.Sistem ini memilih komponen dan aksesori hidrolik dan listrik berkualitas tinggi dari dalam dan luar negeri, dan memiliki karakteristik struktur kompak, kualitas yang dapat diandalkan, desain yang wajar, pengoperasian dan pemeliharaan yang mudah,

Sistem hidraulik dari bangku uji ini mengadopsi struktur tangki minyak tertutup, yang memungkinkannya bekerja di lingkungan berdebu.perhatian harus diberikan untuk membersihkan debu pada peralatan hidrolik secara teratur selama penggunaan untuk memastikan bahwa sistem hidrolik memiliki disipasi panas yang baik dan kebersihan minyak.

Karakteristik struktural

Perangkat ini menggunakan motor listrik sebagai sistem pendorong untuk seluruh bangku uji, dan dilengkapi dengan dua unit motor pompa minyak sebagai sistem pasokan bahan bakar tambahan untuk bangku uji.Bangku uji dibagi menjadi empat bagian: kelompok katup tangki bahan bakar unit pompa stasiun daya; unit pengujian pompa; unit pengujian motor; unit kontroldan mudah dipasang.
Ini mengadopsi desain blok sirkuit minyak terintegrasi, sistem memiliki karakteristik kebocoran rendah, struktur kompak, mudah dibongkar dan dirakit.
Sirkuit minyak output diatur dengan rapi dan jelas, sehingga mudah dioperasikan dan dipasang.


Parameter utama:

Kekuatan: 160KW + 22KW + 2,2KW + 0,8KW + 0,8KW + 0.75
Tekanan maksimum: 35MP;
Aliran sistem utama: 550L+550L
Kecepatan pompa hidrolik: 0-1500r/menit
Konfigurasi fungsional dan parameter bangku uji:
Fungsi: Bangku pengujian komprehensif hidrolik dapat menguji komponen berikut:
Uji utama: Pompa hidraulik tunggal dan ganda; Pompa hidraulik terbuka dan tertutup; Motor hidraulik kecepatan tinggi aksial, dll.
Mode drive: Daya keluar motor listrik 160kw; Kecepatan rotasi 0-1500r/min

Items Tested
Uji inspeksi pergeseran: Tidak ada tekanan beban, ukur pergeseran.
Uji efisiensi volumetrik: Mengukur efisiensi volumetrik dalam kondisi operasi nominal.
Uji kelebihan beban: Pergeseran maksimum, kecepatan nominal,dan tekanan nominal dari pompa hidrolik harus dioperasikan selama kurang dari 1 menit pada 110% atau tekanan maksimum (tergantung pada daya komponen yang diuji).
Kebocoran eksternal: Dalam tes di atas, periksa situasi kebocoran bagian penyegelan.
Keakuratan pengujian: (1) Tekanan: akurasi ± 0,1%, kisaran pengukuran 0-35Mpa
(2) Kecepatan aliran: akurasi ± 0,5%, rentang pengukuran 5-400L/menit
(3) Kecepatan: akurasi ± 0,5%, rentang pengukuran 0-2200r/min
(4) Suhu: akurasi ± 1 °C, kisaran pengukuran -20-100 °C
