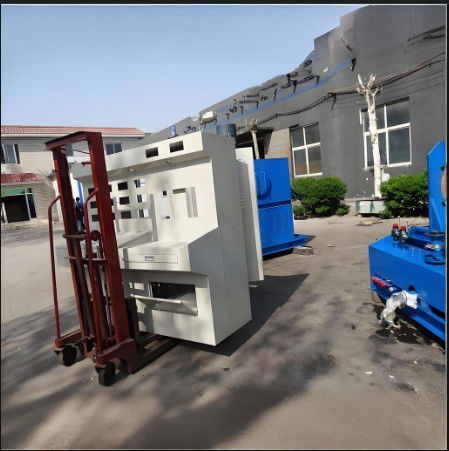

Penguji Pompa Hidraulik Industri Berkinerja Tinggi Untuk Pekerjaan Perbaikan

 Pembalap pompa hidrolik / motor

Motor penggerak listrik: 75kw-160kw

Tekanan: 31,5Mpa-- 42Mpa

Kecepatan: 0-1500r/menit

Siemens PLC

HP Printer

Radiator pendingin udara

Tampilan digital dari berbagai data


Pengantar singkat

Bangku pengujian komprehensif hidrolik adalah peralatan khusus yang digunakan untuk pengujian dan evaluasi komponen hidrolik di perusahaan pemeliharaan.Sistem ini memilih komponen dan aksesori hidrolik dan listrik berkualitas tinggi dari dalam dan luar negeri, dan memiliki karakteristik struktur kompak, kualitas yang dapat diandalkan, desain yang wajar, pengoperasian dan pemeliharaan yang mudah,

Sistem hidraulik dari bangku uji ini mengadopsi struktur tangki minyak tertutup, yang memungkinkannya bekerja di lingkungan berdebu.perhatian harus diberikan untuk membersihkan debu pada peralatan hidrolik secara teratur selama penggunaan untuk memastikan bahwa sistem hidrolik memiliki disipasi panas yang baik dan kebersihan minyak.




Karakteristik struktural
Perangkat ini menggunakan motor listrik sebagai sistem pendorong untuk seluruh bangku uji, dan dilengkapi dengan dua unit motor pompa minyak sebagai sistem pasokan bahan bakar tambahan untuk bangku uji.Bangku uji dibagi menjadi empat bagian: kelompok katup tangki bahan bakar unit stasiun pompa daya; unit pengujian pompa; unit pengujian motor; unit kontrol.dan mudah dipasang.
Ini mengadopsi desain blok sirkuit minyak terintegrasi, sistem memiliki karakteristik kebocoran rendah, struktur kompak, mudah dibongkar dan dirakit.
Sirkuit minyak output diatur dengan rapi dan jelas, sehingga mudah dioperasikan dan dipasang.


Parameter utama:
Daya: 160KW + 22KW + 2,2KW + 0,8KW + 0,8KW + 0,75 = 187KW
Tekanan maksimum: 35MP;
Aliran sistem utama: 550L+550L
Kecepatan pompa hidrolik: 0-1500r/menit
Konfigurasi fungsional dan parameter bangku uji:
Fungsi: Bangku pengujian komprehensif hidrolik dapat menguji komponen berikut:
Uji utama: Pompa hidraulik tunggal dan ganda; Pompa hidraulik terbuka dan tertutup; Motor hidraulik kecepatan tinggi aksial, dll.
Mode drive: Daya keluar motor listrik 160kw; Kecepatan rotasi 0-1500r/min
Metode pengisian:
1) Pempek beban: Proporsional relief katup ganda remote beban tekanan maksimum 35Mpa
2) Pengisian motor: Motor pengisian (digunakan sebagai kondisi operasi pompa pada saat ini) memuat motor yang diuji (mengukur torsi, kecepatan, dll. di poros torsi).
Metode pasokan minyak: pasokan minyak pompa minyak bertekanan rendah: 350 L/min 0-3MPa dan pasokan minyak auto-priming keduanya tersedia;
Minyak bantu pilot: 15L/min 0-4Mpa
Mode tampilan:

Instrumen dan komputer dapat menampilkan secara bersamaan:
1. Tampilan digital aliran, suhu, kecepatan, dan torsi;
2Tekanan ditampilkan oleh alat pengukur tekanan mekanis (komputer membaca sinyal sensor tekanan);
Tingkat cairan ditampilkan secara langsung oleh pengukur tingkat;
3. Filter tersumbat dipicu oleh lampu merah alarm;
4Semua data ditampilkan pada LCD komputer, termasuk tabel data dan grafik kurva.
Pemurnian minyak:Menyaring minyak masuk dan keluar dari tangki bahan bakar.
Sebuah filter minyak tambahan disediakan untuk memulihkan minyak di tangki minyak di platform daur ulang.
Media kerja: ISOVG32 # minyak hidrolik
Kapasitas tangki bahan bakar: 1500L, pengisian bahan bakar 1300L
Empat set flange serbaguna dan sendi terkait dihubungkan oleh pompa, dan satu poros penghubung setengah jadi digunakan untuk memproses lengan poros penghubung.


Item yang Diuji
Uji inspeksi pergeseran: Tidak ada tekanan beban, ukur pergeseran.
Uji efisiensi volumetrik: Mengukur efisiensi volumetrik dalam kondisi operasi nominal.
Uji kelebihan beban: Pergeseran maksimum, kecepatan nominal,dan tekanan nominal dari pompa hidraulik harus dioperasikan kurang dari 1 menit pada 110% atau tekanan maksimum (tergantung pada daya komponen yang diuji).
Kebocoran eksternal: Dalam tes di atas, periksa situasi kebocoran bagian penyegelan.
Keakuratan pengujian: (1) Tekanan: akurasi ± 0,1%, kisaran pengukuran 0-35Mpa
(2) Kecepatan aliran: akurasi ± 0,5%, rentang pengukuran 5-400L/min
(3) Kecepatan: akurasi ± 0,5%, rentang pengukuran 0-2200r/min
(4) Suhu: akurasi ± 1 °C, kisaran pengukuran -20-100 °C
