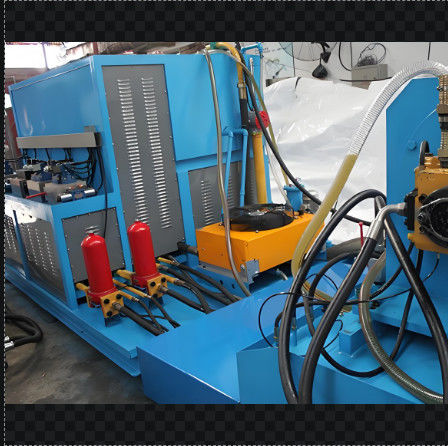

Mesin pengujian pompa hidraulik digital 160kw dengan komputer

Pompa hidraulik/Motor Test Bench, untuk perbaikan pompa atau motor

Item pengujian

1,DTes penempatan:uji tekanan tanpa beban, uji perpindahan

2,Uji dariefisiensi volume: efisiensi volume dalam kondisi operasi nominal,

3.OPengisiant: pergeseran maksimum pompa atau motor hidrolik (kecepatan tinggi), kecepatan nominal, berjalan selama 1 menit atau kurang di bawah tekanan nominal atau di bawah tekanan maksimum

4.EeksternalKebocoran tes: dalam uji di atas, periksa kebocoran bagian-bagian penyegelan.

Karakteristik struktural:

1. Seluruh bangku uji dikendarai oleh motor listrik. Bangku uji ini dapat dikategorikan menjadi tiga bagian: platform motor listrik, platform tangki minyak, dan kabinet kontrol.Struktur memiliki ukuran kecil, ringan, tata letak yang kompak, dan mudah dipasang, di antara karakteristik lainnya.

2Ini mengadopsi desain blok terintegrasi hidrolik, memastikan kurang kebocoran, struktur kompak, dan memfasilitasi perakitan dan pembongkaran.

3Selang minyak output diatur dengan tertib, menampilkan tata letak yang jelas dan memfasilitasi operasi dan instalasi.

Parameter utama:

1Dimensi dan Parameter Utama:
Berat: 3 ton

Di luar dimensi:
Platform pengemudi: 1400 * 2100 * 1600mm

Tangki minyak utama dan tabel kontrol katup: 2700 * 2050 * 2030mm

Daya penggerak: 110KW

Motor bantu: 22KW. Pompa pasokan minyak tekanan rendah adalah pompa vane, 45V - 75A

Motor bantu: 22KW. Pompa pasokan minyak bertekanan tinggi adalah A2F23/31

Aliran maksimum: 500L + 500L

2Konfigurasi utama dan parameter dari bangku uji:

Mode Mengemudi: Dengan motor listrik

Kecepatan: motor 4-kutub, 0 - 3000r/min (Disarankan untuk digunakan di bawah 2300r/min)

Mode Pemuatan: Edisi komputer; modus manual dan otomatis untuk tekanan pemuatan

Cara Penyediaan Minyak: Mengasap sendiri dan dengan paksa

Mode Tampilan: Digital meter dan tampilan komputer

Mode Operasi: Operasi manual dan otomatis

3. Media Kerja: ISOVG46 minyak hidrolik

4. Volume Tangki Minyak: Dirancang 1250 L, 1200L dalam kenyataannya

5Persyaratan kebersihan minyak: GB/T14039 19/16 (kelas NAS10)

Modus pemasangan minyak:

Pasokan minyak pompa minyak bertekanan rendah: 70 L/min 0-3MPa

Pasokan minyak pemasangan sendiri

Pompa minyak bantu bertekanan tinggi: 18L/min 0-31,5Mpa

1# minyak bantu pompa pilot: 15L/min 0-4Mpa

2# minyak bantu pompa pilot: 15L/min 0-4Mpa

Mode tampilan:

1. dengan meter dan komputer;

• Aliran, suhu, dan kecepatan ditampilkan dalam angka;
• Tekanan ditampilkan dengan meter dan komputer membaca sinyal yang dikirimkan oleh sensor tekanan;
• Tingkat minyak ditampilkan langsung oleh pengukur tingkat cairan
• Filter yang tersumbat di alarm oleh lampu merah dan buzzer

Instruksi pemasangan:

1. Setelah kedatangan sistem hidrolik ini, periksa apakah semuanya memenuhi persyaratan. Tentukan apakah bangku uji sesuai dengan permintaan desain dan apakah ada kerusakan.Hubungi produsen secara langsung.
2. Saat memasang setiap bagian dari sistem hidrolik,memastikan bahwa penutup atau bungkus setiap port minyak eksternal tidak jatuh sebelum menghubungkan selang untuk peralatan ini untuk menghindari polusi sistem hidrolik.
3Setelah mengangkut sistem hidrolik ini ke posisi instalasi, pasangkan dengan kuat untuk mencegah dampak pada kinerja sistem.
4Setelah setiap bagian dari sistem hidrolik ini berada di posisi yang benar, sambungkan selang untuk sistem hidrolik sesuai dengan gambar operasi hidrolik.
5. Selama proses koneksi, jangan melewatkan atau merusak segel apapun.
6Setelah selesai instalasi, silakan sambungkan listrik.
