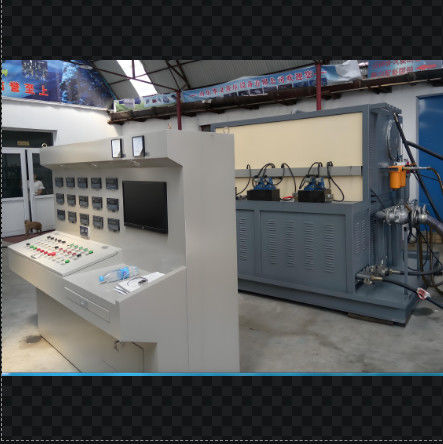

Stand pengujian mesin hidrolik digital hemat energi dikomputasi

Stand pengujian pompa hidrolik

Spesifikasi

I. Persyaratan Fungsional: Dapat menguji terutama pompa hidrolik (pompa terbuka, pompa tertutup, pompa terbuka ganda) dan motor berkecepatan tinggi yang akan diuji.motor hidrolik kecepatan rendah dapat diuji dengan cara yang sederhana.

Komputer di bangku uji memperoleh dan mencatat data uji dari pompa hidrolik dan motor hidrolik, kemudian membentuk kurva tampilan dan mencetak laporan uji.

II. Pengelolaan
Titik pengujian:

1Uji perpindahan: terdiri dari uji tekanan tanpa beban dan uji perpindahan.
2Uji efisiensi volume: Pengukuran efisiensi volume di bawah kondisi operasi nominal.
3. Uji kelebihan beban: Menglibatkan pergeseran maksimum pompa atau motor hidrolik (pada kecepatan tinggi), kecepatan nominal, dan berjalan selama 1 menit atau kurang di bawah tekanan nominal atau tekanan maksimum.
4. Uji kebocoran eksternal: Selama uji yang disebutkan di atas, periksa kebocoran bagian penyegelan.
5Bantuan pengujian katup hidrolik, silinder hidrolik, dll.

III. Fungsi dan Parameter Bangku Uji

1. Mode Mengemudi: Didorong oleh motor listrik, 160kW + 5.5kW + 5.5kW + 0.75kW + 0.75kW + 0.75kW
2Mode Pengaturan Kecepatan: Dikendalikan oleh konverter frekuensi, 100 - 3000 r/min.
3. Mode pemuatan: Pemuatan tiga arah, melalui katup bantuan manual, 38Mpa + 38Mpa + 31.5Mpa.
4. Suplai minyak dari bangku uji ke pompa yang diuji: baik yang memfasilitasi diri dan dipaksa.
5. Apa yang Dapat Diuji? bangku uji terutama memeriksa pompa hidraulik terbuka, pompa tandem terbuka, pompa tertutup, dan motor hidraulik berkecepatan tinggi.melakukan uji bantu pada katup hidrolik dan silinder hidrolik, dll.
6Bangku uji dapat menguji pompa berputar searah jarum jam dan searah jarum jam.
7Bangku uji dapat menghasilkan dan mencetak laporan uji.
8Bangku uji dilengkapi dengan peralatan filter untuk pemulihan minyak kebocoran.
9Volume Tangki Minyak: 1200L
10Minyak masuk dan minyak keluar disaring dengan fungsi alarm.
11Metode pendinginan: radiator pendingin udara
12Aliran maksimum sistem: ≤ 380L/min + 380L/min + 150L/min
13. Aliran maksimum sistem bantuan tekanan rendah: ≤ 70L/min. Tekanan sistem bantuan tekanan rendah: 3Mpa
14. Aliran maksimum sistem bantuan tekanan tinggi: ≤ 15L/min. Tekanan sistem bantuan tekanan tinggi: 31,5 Mpa
15. Sistem panduan: 2 pompa dan 4 cara
