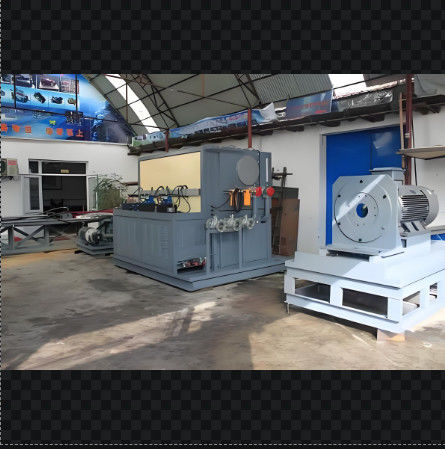

Pump Hydraulic khusus / Motor Test Bench Untuk Perbaikan Excavator


Komprehensif-fungsi Pompa Hidraulik / Bench Tes Motor





Konfigurasi fungsi dan parameter pengujianbangku:

Bangku uji hidraulik komprehensif terutama menguji pompa hidraulik tunggal dan pompa hidraulik ganda, pompa hidraulik terbuka dan pompa hidraulik tertutup; kecepatan rendah, kecepatan tinggi motor hidraulik (pengujian kondisi kerja pompa),dan melakukan uji bantu silinder hidrolik, katup hidraulik, dll.

Dmode riving: daya keluar dari motor listrik adalah 110kW; Kecepatan 0-1500r / min

Lmodus oading: Beban pompa: Beban dua arah dari katup relief proporsional, maksimum 35MPa

Mode pasokan minyak:

pompa minyak bertekanan rendah: : 350 L / min (0-3 MPa) atau pasokan minyak Self-priming;

Minyak bantu pilot: 15L/min, 0-4Mpa

Datamodus tampilan:

1) Aliran, suhu dan kecepatan ditampilkan dalam angka.

• Tekanan ditampilkan oleh meter mekanik

• Tingkat minyak ditampilkan dengan alat pengukur tingkat minyak.

4) Jika filter tersumbat, alarm akan diberikan dengan lampu merah.

5) Semua data akan ditampilkan pada komputer dalam tabel grafik kurva.

media kerja: isovg46 minyak hidrolik

Minyak tvolume kaki: desain adalah 1500L, volume nyata adalah 1300L

Titik Uji

1,Uji perpindahan:uji tekanan tanpa beban, uji perpindahan

2,Uji efisiensi volume: pengujian efisiensi volume dalam kondisi operasi nominal,

3.Uji kelebihan beban:pergeseran maksimum pompa atau motor hidrolik (kecepatan tinggi), kecepatan nominal, berjalan kurang dari 1 menit dengan tekanan nominal 110% atau tekanan maksimum

4.EeksternalKebocoran tes: dalam uji di atas, periksa kebocoran bagian-bagian penyegelan.

Keakuratan pengujian:

(1) tekanan: akurasi ± 0,1%, rentang pengukuran 0-35mpa

(2) Aliran: akurasi ± 0,5%, rentang pengukuran 0-400l

(3) Kecepatan: akurasi ± 0,5%, rentang pengukuran 0-2000r / min

(4) Suhu: akurasi ± 1 °C, rentang pengukuran - 20-100 °C
