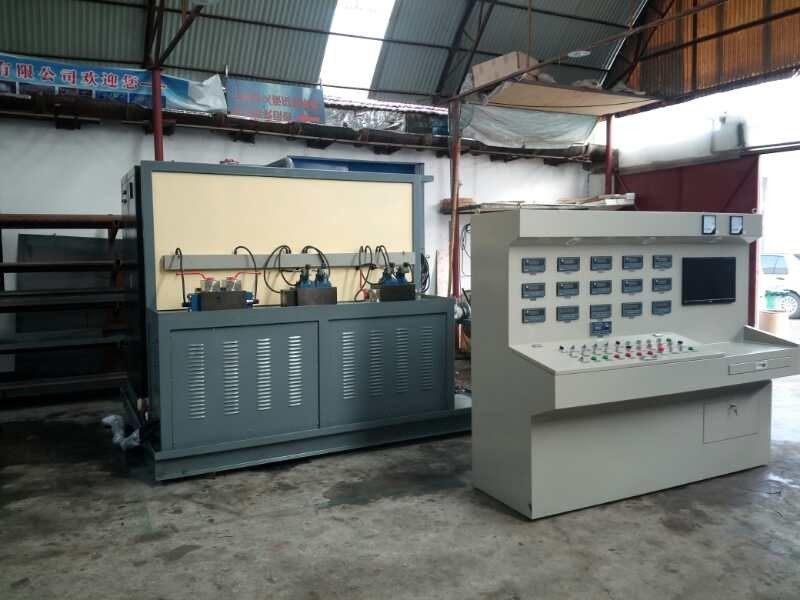

Bangku Uji Hidraulik Lanjutan untuk Solusi Uji Komprehensif

Bench pengujian pompa hidrolik untuk memperbaiki Excavator

dengan komputer dan SIEMENS PLC

Bangku uji ini mengadopsi struktur tangki minyak tertutup, yang memungkinkan untuk bekerja di lingkungan debu, tetapi pengguna harus memperhatikan untuk melakukan pembersihan debu secara teratur di bangku uji,untuk memastikan disipasi panas yang baik dari sistem hidrolik dan kebersihan minyak.

YST 500 adalah bangku pengujian profesional yang komprehensif, yang dirancang untuk pengujian pompa hidrolik / motor serta pengujian pompa pr motor yang diperbaiki.YST 500 memilih komponen dan aksesoris hidrolik berkualitas tinggi domestik dan asing, sehingga memiliki keuntungan dari struktur kompak, kualitas yang dapat diandalkan, desain yang wajar,Mudah dioperasikan dan pemeliharaan dan karakteristik lainnya/ Ini sesuai dengan standar Cina GB3766-88 "sistem hidrolik dari kondisi teknis umum" , dimana setiap permintaan uji dapat dipenuhi oleh YST 500/

Parameter utama

• Dimensi dan parameter utama

Berat: 3 ton

Dimensi luar:

Platform pengemudi: 1400*2100*1600mm

Tangki minyak utama dan tabel kontrol katup: 2700*2050*2030mm

Daya penggerak: 110KW

Motor bantu: 22KW tekanan rendah pompa pasokan minyak adalah pompa vane, 45V-75A

Motor bantu: 22KW, pompa pasokan minyak bertekanan tinggi adalah A2F23/31

Aliran maksimum: 500L+500L

2. konfigurasi utama dan parameter bangku uji

Mode mengemudi: dengan motor listrik

Kecepatan: motor 4 tiang, 0 ‰ 3000 r/menit (digunakan di bawah 2300r/min disarankan)

Mode pemuatan: edisi komputer; modus manual dan otomatis untuk tekanan pemuatan,

Mode pasokan minyak: penyerapan diri dan dengan paksa

Mode tampilan: meter digital dan tampilan komputer

Mode operasi: operasi manual dan otomatis

3 media kerja:Minyak hidraulik ISOVG46

4. Volume tangki minyak: dirancang 1250 L, 1200 L dalam kenyataannya

5Persyaratan kebersihan minyak:

GB/T14039 19/16 ((Kelas NAS10)

IV: Instruksi pemasangan

1. Setelah kedatangan sistem hidrolik ini, memeriksa apakah semuanya adalah dalam persyaratan. jika bangku uji memenuhi permintaan desain, dan jika ada kerusakan.Hubungi produsen secara langsung.

• Ketika setiap bagian dari sistem hidrolik dipasang, pastikan bahwa penutup atau bungkus setiap port minyak luar tidak jatuh sebelum menyamakan selang untuk peralatan ini,untuk menghindari polusi dari sistem hidrolik ini.

• Setelah sistem hidrolik ini diangkut ke posisi untuk instalasi, tetapkan dengan kuat, untuk menghindari pengaruh terhadap kinerja sistem hidrolik ini.

• Setelah setiap bagian dari sistem hidrolik ini pada mereka

posisi yang benar, mencocokkan selang untuk sistem hidrolik sesuai dengan gambar operasi hidrolik.

5Saat melakukan pekerjaan koneksi, jangan kehilangan atau merusak segel apapun,

6. Setelah selesai instalasi, silakan menghubungkan komponen listrik sesuai dengan diagram kabel.
