Bench pengujian hidraulik untuk pompa hidraulik

Bangku pengujian hidraulik komprehensif

untuk perbaikan atau pembuatan pompa/motor/silinder,

Hal ini menguji pompa hidrolik (terbuka, tertutup, pompa terbuka ganda), motor hidrolik (kecepatan tinggi), dan uji tambahan silinder hidrolik dan katup.

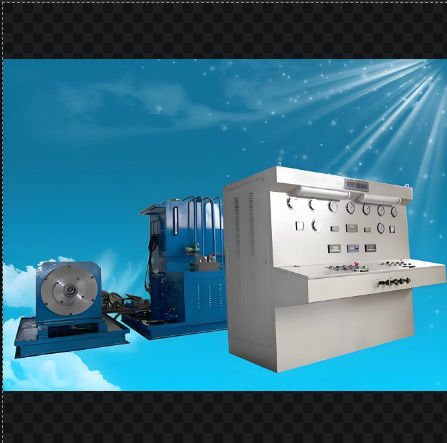

Deskripsi rinci dari bangku uji pompa hidrolik

Bangku uji pompa hidrolik adalah peralatan canggih yang dirancang untuk mengevaluasi kinerja, keandalan, dan efisiensi pompa hidrolik.Bangku ini berfungsi sebagai alat penting bagi produsenDi bawah ini adalah deskripsi rinci dari bench pengujian pompa hidrolik dan komponen-komponennya.
Gambaran umum dari bangku uji pompa hidrolik

Bangku uji pompa hidraulik adalah sistem komprehensif yang mensimulasikan kondisi operasi dunia nyata untuk menguji pompa hidraulik di bawah berbagai skenario.termasuk motor penggerak, pompa yang sedang diuji, panel kontrol, sistem filtrasi, dan peralatan pengumpulan data.

Komponen utama dari bangku uji pompa hidrolik

1Motor penggerak: Motor penggerak bertanggung jawab untuk menggerakkan pompa yang sedang diuji.Motor mampu menyesuaikan kecepatan untuk mensimulasikan kondisi operasi yang berbeda, biasanya berkisar dari 0 sampai 3000 rpm.

2. Pompa di bawah Uji: Bangku uji dirancang untuk mengakomodasi berbagai jenis pompa hidrolik, seperti pompa piston, pompa gigi, pompa vane, dan motor piston.Pompa dipasang dengan aman di bangku uji, memungkinkan pemasangan dan penghapusan yang mudah.

3. Panel kontrol: Panel kontrol adalah pusat pusat untuk mengoperasikan bangku uji. Ini memiliki antarmuka yang ramah pengguna dengan tombol, saklar, dan layar tampilan.Panel kontrol memungkinkan operator untuk menyesuaikan kecepatan motor, menetapkan batas tekanan, dan memantau proses pengujian.

4Sistem filtrasi: Sistem filtrasi presisi tinggi merupakan bagian integral dari bangku uji untuk memastikan cairan hidrolik tetap bersih selama pengujian.filter tekanan, dan filter kembali, dengan akurasi filtrasi hingga 20 μm atau lebih baik.

5Peralatan Akuisisi Data: Bangku uji dilengkapi dengan sensor dan sistem akuisisi data terkomputerisasi untuk merekam dan menganalisis data uji.dan konsumsi daya dipantau secara real time.

Fitur dan Fungsi Bangku Uji Pompa Hidraulik

- Pengaturan Kecepatan Tanpa Langkah: Bangku uji memungkinkan regulasi kecepatan terus-menerus dari motor penggerak, memungkinkan operator untuk menguji pompa di bawah berbagai kondisi operasi.

- Jangkauan Tekanan yang Luas: Bangku uji dapat beroperasi dalam spektrum tekanan yang luas, biasanya dari 31 hingga 42 Mpa, untuk mensimulasikan lingkungan kerja yang berbeda.

- Pengukuran presisi tinggi: Penggabungan meter dan pengukur digital memastikan pengukuran parameter uji yang akurat dan dapat diandalkan.

- Operasi Komputerisasi: Sistem komputer terintegrasi memfasilitasi analisis data canggih, pelaporan, dan pemantauan real-time hasil tes.

- Keamanan bersertifikat CE: Bangku pengujian memenuhi standar keamanan dan kinerja Eropa, memastikan lingkungan pengujian yang aman.
Kesimpulannya, bench pengujian pompa hidrolik adalah alat penting untuk mengevaluasi kinerja dan keandalan pompa hidrolik.Fitur-fiturnya yang canggih dan kemampuan kontrol yang tepat membuatnya menjadi aset yang sangat diperlukan bagi produsen peralatan hidrolik, profesional pemeliharaan, dan peneliti.

II. Pengelolaan , Item pengujian:

1, uji perpindahan: tekanan tanpa beban, pengukuran debit.

2, tes efisiensi volume: efisiensi pengukuran volume dalam kondisi operasi nominal,

3, pengujian daya: daya start, daya nominal, daya overload.

4, uji kelebihan beban: pergeseran maksimum pompa atau motor hidrolik (kecepatan tinggi), kecepatan nominal, tekanan nominal 110% atau tekanan maksimum berjalan selama 1 menit atau kurang.

5, uji torsi: torsi masukan pompa hidrolik, torsi ujung poros motor hidrolik (uji terbalik)

6, tes kebocoran eksternal: dalam tes di atas, periksa kebocoran bagian-bagian penyegelan.

7, Uji bantu untuk katup hidrolik dan silinder hidrolik, dll.


III. Fungsi dan parameter bangku uji

1, mode drive: drive motor, daya 110kw + 22KW + 22KW + 0,75KW

2, mode kecepatan: kontrol frekuensi 0-3000r/menit.

3, mode pemuatan: komputer katup relief proporsional dua arah beban 40MPa.

4, arus maksimum: <= 500L/menit

Tingkat aliran maksimum dari sistem bantu tekanan rendah <= 330L/min 5,
Sistem bantu tekanan maksimum: 35MPa

6. arus maksimum dari sistem bantu tekanan tinggi 34L/menit,
Sistem bantu tekanan maksimum: 31,5MPa

7, kisaran suhu untuk bangku uji: 0-60oC

8, dengan radiator pendingin udara

9, kebutuhan daya: AC380V 300A

10, sensor dan catu daya kontrol: DC24V

11, komputer secara otomatis menghasilkan laporan uji, kurva, pengambilalihan data dan output cetak.

12, mode tampilan: tampilan digital kecepatan, aliran, tekanan, torsi.
Pasokan minyak: self-priming dan pasokan minyak paksa.

13, komponen uji: terutama uji pompa hidraulik terbuka, pompa terbuka ganda, pompa tertutup, motor hidraulik kecepatan tinggi.

14, Mampu menguji rotasi searah jarum jam dan berlawanan arah jarum jam;

15, dengan filter minyak untuk daur ulang minyak bocor

16, filter kelas 4 dengan fungsi alarm.

17Volume tangki minyak: sesuai permintaan pelanggan

18, pemasok bertanggung jawab untuk pemasangan dan pengoperasian peralatan

Untuk informasi lebih lanjut, silakan hubungi saya
