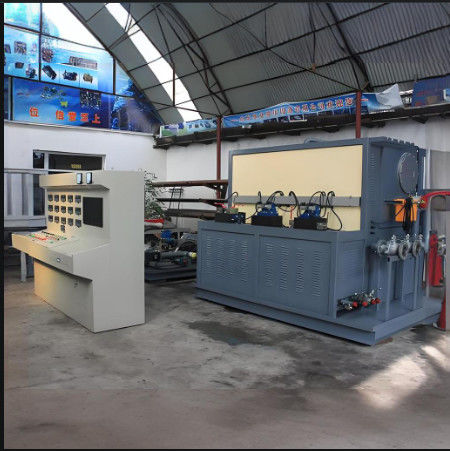

Computer Edition bench pengujian motor hidrolik untuk tekanan pemuatan yang tepat




Bangku pengujian pompa hidrolik



karakteristik struktural.
1.
Motor listrik adalah sistem penggerak dari seluruh bangku uji. Bangku uji ini dapat dibagi menjadi tiga bagian: platform motor listrik, platform tangki minyak, kabinet kontrol.Struktur memiliki karakteristik ukuran kecil, ringan, struktur kompak, dan mudah dipasang, dll.

2.
Ini menggunakan desain blok terintegrasi hidrolik, sehingga sistem memiliki struktur kompak kurang kebocoran, dan kenyamanan untuk perakitan dan pembongkaran

3, Selang minyak output diatur dengan teratur, jelas dan mudah dioperasikan dan dipasang.


Parameter utama



• Dimensi dan parameter utama

Berat: 3 ton

ODimensi sisi luar:

Platform pengemudi: 1400*2100*1600mm

Tangki minyak utama dan tabel kontrol katup: 2700*2050*2030mm

Daya penggerak: 110KW

Motor bantu: 22KW tekanan rendah pompa pasokan minyak adalah pompa vane, 45V-75A

Motor bantu: 22KW, pompa pasokan minyak bertekanan tinggi adalah A2F23/31

Aliran maksimum: 500L+500L

2. konfigurasi utama dan parameter bangku uji

Mode mengemudi: dengan motor listrik

Kecepatan: motor 4 tiang, 0 ‰ 3000 r/menit (digunakan di bawah 2300r/min disarankan)

Mode pemuatan: edisi komputer; modus manual dan otomatis untuk tekanan pemuatan,

Mode pasokan minyak: penyerapan diri dan dengan paksa

Mode tampilan: meter digital dan tampilan komputer

Mode operasi: operasi manual dan otomatis

3 media kerja:Minyak hidraulik ISOVG46


4. Volume tangki minyak: dirancang 1250 L, 1200 L dalam kenyataannya

5. Persyaratan darikebersihandari minyak:
GB/T14039 19/16 ((Kelas NAS10)
II. karakteristik struktural.
1.
Motor listrik adalah sistem penggerak dari seluruh bangku uji. Bangku uji ini dapat dibagi menjadi tiga bagian: platform motor listrik, platform tangki minyak, kabinet kontrol.Struktur memiliki karakteristik ukuran kecil, ringan, struktur kompak, dan mudah dipasang, dll.

2.
Ini menggunakan desain blok terintegrasi hidrolik, sehingga sistem memiliki struktur kompak kurang kebocoran, dan kenyamanan untuk perakitan dan pembongkaran

3, Selang minyak output diatur dengan teratur, jelas dan mudah dioperasikan dan dipasang.


III Parameter utama



• Dimensi dan parameter utama

Berat: 5,1 ton

ODimensi sisi luar:

Platform pengemudi: 1400*2100*1600mm

Tangki minyak utama dan tabel kontrol katup: 2700*2050*2030mm

Daya penggerak: 110KW

Motor bantu: 22KW tekanan rendah pompa pasokan minyak adalah pompa vane, 45V-75A

Motor bantu: 22KW, pompa pasokan minyak bertekanan tinggi adalah A2F23/31

Aliran maksimum: 500L+500L

2. konfigurasi utama dan parameter bangku uji

Mode mengemudi: dengan motor listrik

Kecepatan: motor 4 tiang, 0 ‰ 3000 r/menit (digunakan di bawah 2300r/min disarankan)

Mode pemuatan: edisi komputer; modus manual dan otomatis untuk tekanan pemuatan,

Mode pasokan minyak: penyerapan diri dan dengan paksa

Mode tampilan: meter digital dan tampilan komputer

Mode operasi: operasi manual dan otomatis

3 media kerja:Minyak hidraulik ISOVG46


4. Volume tangki minyak: dirancang 1250 L, 1200 L dalam kenyataannya

5. Persyaratan darikebersihandari minyak:
GB/T14039 19/16 ((Kelas NAS10)


Instruksi pemasangan

1. Setelah kedatangan sistem hidrolik ini, memeriksa apakah semuanya adalah dalam persyaratan. jika bangku uji memenuhi permintaan desain, dan jika ada kerusakan.Hubungi produsen secara langsung.

• Ketika setiap bagian dari sistem hidrolik dipasang, pastikan bahwa penutup atau bungkus setiap port minyak luar tidak jatuh sebelum menyamakan selang untuk peralatan ini,untuk menghindari polusi dari sistem hidrolik ini.

• Setelah sistem hidrolik ini diangkut ke posisi untuk instalasi, tetapkan dengan kuat, untuk menghindari pengaruh terhadap kinerja sistem hidrolik ini.

• Setelah setiap bagian dari sistem hidrolik ini pada mereka

posisi yang benar, mencocokkan selang untuk sistem hidrolik sesuai dengan gambar operasi hidrolik.


5Saat melakukan pekerjaan koneksi, jangan kehilangan atau merusak segel apapun,
